Slipformi väljaku ja lennujaama teekattemasinad

Tehnilised andmed: AHT4000/AHT6000/AHT8000/AHT7500S

* : Valikuliselt on sillutise põhilaius 2500 mm või 3500 mm ja sillutise laiust laiendatakse 250 mm või 300 mm intervalliga.

Seda kohandab klient vastavalt tegelikele ehitusnõuetele.

**:valik 1 -- QSB6.7-C220-30, Cummins, 163 kW/2200 p/min;

valik2--TAD850VE, Volvo160kW/2200rpm.

***:valik -QSB6.7-C260-30, Cummins, 194 kW/2200 p/min

Kogu teave ja spetsifikatsioonid on printimise ajal õiged ja neid võidakse ette teatamata muuta.

Funktsioonid

一,Toimivusomadused:

AHT4000/6000/8500/7500S betoonisillutismasinad on konstrueeritud täishüdraulilise ajamiga, tsentraliseeritud arvutijuhtimisega koos reaalajas jälgimise ja enesediagnostika võimalustega ning automaatse loodimis- ja jälgimissüsteemidega.

● ÜLEVAADE

See uuenduslik, täiustatud ja praktiline kõrgetasemeline masin on võtmetähtsusega erivarustus betoonteede ning väljakute ja lennujaama katete ehitamiseks.

● VÄGA PAINDLIK BETOONSILVITUS

Betoonist libisemisvormiga sillutuskiviga saab täpselt sillutada standardseid betoonteekatteid laiusega 30 m kuni 8,5 m ja paksusega kuni 450 mm.

●BETOONI TIHENDAMISE MEHANISM

Laotur on varustatud hüdraulilise vibraatorajamiga. Laotur on standardvarustuses 14 hüdroühendusega (valikuline: 9 või 18). Samaaegsed laotamise, kraapimise, vibreerimise, tampimise ja ekstrudeerimise toimingud üheaegselt tugikihi ja betoontee sillutamisel.

●EFEKTIIVNE MOOTORI JUHTIMISSÜSTEEM

ECO-režiimi seadistus kohandab mootori võimsust automaatselt vastavalt praegustele jõudlusnõuetele, et tagada kütusesäästlik diislikulu ja madal müratase. AHT6000/8500/7500S on varustatud VOLVO TAD552VE/TAD851VE/TAD852VE mootoritega, millel on tipptasemel kõrge jõudlusega mootoritehnoloogia (väljundvõimsus kuni 210 kW/290 hj), mis vastab EÜ IIIA etapi heitgaasistandarditele.

●VASTUPIDAV MASINADISAIN ja VASTUPIDAV SILVITUSVALM

Masina vastupidav disain tagab ühtlase suure võimsusega betoonsillutise ja täpsed sillutustulemused isegi rasketes töötingimustes. Sillutuskivi võib ühilduda 8,5 m (või 9 m) seeria meetermõõdustiku sillutusvormidega. 3.0 m kuni 8,5 m seeriad on standardvarustuses kulutallaga ja neid saab varustada valikulise kroonprofiiliga.

●TÄPSELT ROLI- JA SÕIDUSÜSTEEM

Automaatsed nivelleerimis- ja jälgimissüsteemid tagavad sillutise tasasuse, sirguse ja sujuvuse teekurvides. Nutikas juhtimissüsteem ja libisemisvastane roolisüsteem ülimalt sujuvaks tööks tagavad täpse betoonsillutise sirguse.

●TÄIUSLIK ERGONOOMIKA JA JUHTIMINE

Ergonoomilise disainiga juhiplatvormil on kasutajasõbralik juhtimiskontseptsioon ja erakordne nähtavus, mis muudab operaatori töö lihtsamaks. Täielikult hüdrauliline sõltumatu ajam, ekraaniga mikroarvuti ja enesediagnostika võimalus. Ergonoomiliselt kujundatud nutikate juhtnuppudega, mis tagavad töömugavuse ja -lihtsuse.

●TÄIELIKULT MODULARSE MASINADISAIN

Masina täielikult modulaarne disain võimaldab paindlikult muuta ja täiendada uute võimalustega vastavalt kasutaja nõudmistele. Kompaktsed mõõtmed ja minimaalsed moderniseerimisnõuded tagavad, et laoturit saab hõlpsasti laadida ja ökonoomselt transportida. Olenevalt konfiguratsioonist võivad tüüblivarda sisestaja või võnkuv tala ja supersilutaja transportimise ajaks masina külge kinnitada.

AHT4000/6000/8000/7500SSlipformi sillutuskivid on konstrueeritud täishüdraulilise ajamiga, tsentraliseeritud arvutijuhtimisega koos reaalajas jälgimise ja enesediagnostika võimalustega ning automaatse loodimis- ja jälgimissüsteemidega.

See uuenduslik, täiustatud ja praktiline kõrgetasemeline masin on kiirraudtee ja betoonteede ehituse põhivarustus.

● AHT4150 /6000/8000/ 7500S betoonsillutismasinad sobivad kiirraudtee tugikihi ja betoontee ehitamiseks.

● Laotamise, kraapimise, vibreerimise, tampimise ja ekstrudeerimise samaaegsed toimingud tugikihi ja betoontee sillutamisel.

● Täielik hüdrauliline sõltumatu ajam, ekraaniga mikroarvuti ja enesediagnostika võimalus.

● Ergonoomiliselt disainitud nutikate juhtnuppudega töömugavuse ja -lihtsuse tagamiseks.

● Imporditud võtmekomponendid tagavad masina töökindluse ja pikendavad laoturi kasutusiga.

Omadused (9)

Volvo / Cumminsi vesijahutusega mootor, võimas, suure pöördemomendi reserveerimine,

madal kütusekulu, Euroopa keskkonnale vastav emissioon.

Ülikõrge sagedus, tugev vibratsioon, ülemise sillutise tihedus

Automaatsed tasandus- ja jälitussüsteemid tagavad sillutise pinna tasasuse ja tee sirguse.

Seda juhitakse kahe hüdrosilindri kaudu, et juhtida vormimismallile sisenevat betooni kogust, mis võib minna täielikult üles ja alla või iseseisvalt üles ja alla kas lh või rh.

Kaks hüdraulilise ajamiga roomikmehhanismi ja mikroarvuti juhtimine tagavad eelseadistatud konstantse kiiruse, õige sirgjoonelise sõidu ja sujuva roolimise kurvides

Täiuslik ergonoomiline disain ja töökontseptsioon

Ergonoomilise disainiga juhiplatvormil on kasutajasõbralik juhtimiskontseptsioon ja erakordne nähtavus, mis muudab operaatori töö lihtsamaks.

Tsentraliseeritud määrimine võib toimuda automaatselt. Laadige määrdemääre kõrge temperatuuriga ja liikuvatele komponentidele, pikendage tõhusalt kulumisperioodi, parandades oluliselt manipuleerimise ja söötmise usaldusväärsust.

STANDARD- VÕI LISAVARUSTUS

1. Hüdraulilised vibraatorid

Laoturil on standardvarustuses 14 hüdroühendust hüdrauliliste vibraatorite toiteks (9 või 24 valikuliselt saadaval)

2. Eraldi külgriba sisestused

Varustatud mõlemal küljel olevad külgmised tugilattide sisestajad sisestavad automaatselt külgnevate teekatete sillutamiseks tugilatid

3, pikisuunalise sidestangi sisestus (ainult AHT8500/SF7500S jaoks)

Pikisuunalised sidevardad sisestatakse automaatselt, et vältida plaatide eemaldumist pikisuunalistes ühenduskohtades.

4, valikuline SUPER SMOOTHER

Kvaliteetsest materjalist supersiluja tagab täiusliku pinnakvaliteedi

5, valikuline võnkuva valgusvihu sisestaja (ainult AHT7500S jaoks)

Ekstsentrilise jõul töötav raskeveokite võnkuv tala koos automaatse tõstefunktsiooniga, kui masin peatub, võib eemaldada kõik ebatasasused betoonkatte pinnalt.

6, valikuline DBI sisestus (ainult AHT7500S jaoks)

Masina raamile paigaldatud ulatuslikul tüüblivarda sisestajal (DBI) (ainult AHT7500S jaoks) on valikuline automaatne sisestamise funktsioon, mis suudab sisestada tüüblivarda täpselt õigesse asendisse.

AHT4000/6000/8500/7500S-SERIA SLIPVORM-SILLUTITE EELISED

1 . Võimas mootor

Võimas mootor tagab alati tõhusa betoonsillutise optimaalse võimsuse ja pöördemomendi vahemikus.

2. Jõudlusele optimeeritud ökorežiimi mootorihaldus

ECO-režiim suudab mootori võimsust automaatselt kohandada vastavalt jõudlusnõuetele, et tagada mootori optimaalne efektiivsus, ökonoomne diislikulu ja madal müratase.

3. Standardiseeritud töökontseptsioon, ergonoomiliselt optimeeritud, selgelt organiseeritud juhtpaneel

Kaasaegse ekraani ja selgete keeleneutraalsete sümbolitega juhtpaneel soodustab produktiivseid kohapealseid toiminguid. Erinevatel mudelitel kasutatav standardiseeritud, iseenesestmõistetav töökontseptsioon pakub paremaid sünergiaefekte.

4. Lihtne juurdepääs hooldus- ja ülevaatuspunktidele vähendab hooldusnõudeid.

5. Kvaliteetne masinajuhtimissüsteem Kvaliteetne masinajuhtimissüsteem, mis kasutab ZJAR PAVING'i patenteeritud tarkvara, suurendab nii tööohutust kui ka libisemisvormiga laoturi rakenduste valikut.

6. TEENINDUS DIAGNOSTIKA SYSTEMWIDIAG

ZJAR PAVER, standardse liidesega teenindusdiagnostika süsteem, võimaldab tehnikutel kiiresti tõrkeotsingut teha otse kohapeal.

7. Põikkalde juhtimissüsteem

ARANi välja töötatud uuenduslik elektrooniline põiksuunalise kalde reguleerimise tehnoloogia vähendab oluliselt masina reaktsiooniaega, mille tulemuseks on soovitud sillutusefekt.

8. Kiiruse reguleerimine (masinaga kõndimine ja kiiruse reguleerimine)

Iga üksiku rööbasteeüksuse arvutipõhine kiiruse reguleerimine võimaldab spetsifikatsioonidest täpse täpsusega kinni pidada isegi kurvides sillutades.

9. Kiire muundamine transpordi ajal ja lihtne transport

Minimaalne pingutus, mis on vajalik laoturi ümberehitamiseks transpordi ajal, vähendab kasutuskulusid. Manööverdusvõime ja masina kompaktsed mõõtmed muudavad transpordi lihtsaks.

Tegevusjuhised:

Säilitage tugevalt meeskonna ühtekuuluvust, andke meeskonnavaimule täiel määral kaasa, võtke teaduslikke ja tehnoloogilisi uuendusi võimsa liikumapaneva jõuna, andke tehnilistele eelistele täiel määral kaasa, uuendage turundusmeetodeid, tehke erilisi ja peeneid funktsioone, tõstke Zhenjiang Arani masinate tase kõrgemale tasemele.

Rakendusstseenid:

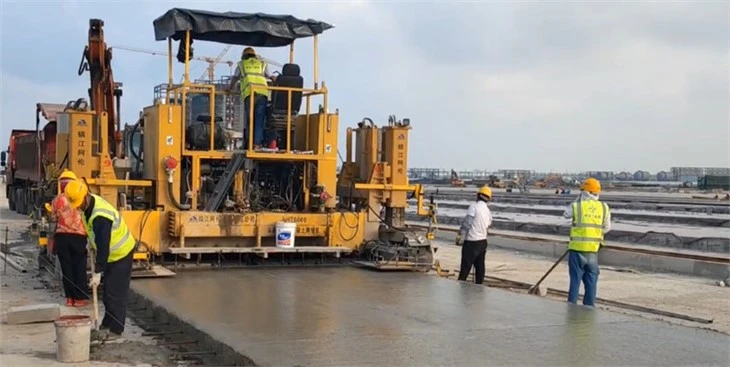

Stseenid väljaku ja lennujaama ehitusest

Tee-ehituse stseenid

Ühtlase pinnaga ja hea kompaktsusega libisemine

AHT8500 üheastmeline vormimine hea ja korraliku nurga ja servaga

Täpne töö automaatse tasandussüsteemiga tagab teekatte pinna suurepärase ühtluse.

Paljudes Kagu-Aasia piirkondades on betoonkatte sisse asetatud terasvõrgud.

Ja mõned projektid nõuavad pikisuunaliste kinnitusvardade paigaldamist betoonvormidesse, mida saab ka käsitsi eelnevalt asetada.

Tõmbevarraste automaatse sisestamise mehhanismi rakendamine

Tööpõhimõte:

Betooniauto valab betoonisegu laoturi ette; laotur liigub teatud kiirusega edasi; töömehhanism hakkab tööle. Kruvipuistur eraldab kuhjatud betooni vasak- ja parempoolses suunas ning jaotab selle ühtlaselt kraapimisplaadi ette. Hüdrauliliselt reguleeritava kõrgusega ajutine kraapimisplaat kraabib tsementbetooni vajaliku eelsillutise paksuseks. Sagedusmuunduriga pistik vibrovarras vibreerib teatud sagedusega, et väljutada segamise ajal betooni sisse segunenud õhk ja seejärel eemaldada poorid.

Töö algus

Linnateede ehituse stseen Kagu-Aasias, kus pooled teekatted olid vastavalt asfalteeritud.

Oluliselt paranenud ehituskvaliteet ja tööefektiivsus pälvis kohalikelt omanikelt kõrge tunnustuse

Ehitusstseenid Aafrikas Nigeerias, Madagaskaril, Senegalis ja Mauritiusel

Koordineeritud sillutustööd, toovad kõrge töötõhususe

Sillutise ehitamine, kui on vaja vältida takistusi, on vaja mitu lihtsat betoonist raketist, et uuesti sillutada.

1. klassi maantee Puerto Princessis, Filipiinidel

Kaks laadimisvõimalust meretranspordi jaoks:

Pole vaja eemaldada suuri osi, nagu roomikroomik; kogu masin tarnitakse lamedas riiulikonteineris; ehitusplatsile transportimisel võib see töötada pärast väikese arvu tarvikute paigaldamist, nagu on näidatud ülaltoodud pildil.

Võtke kogu masina varustuse roomiktee lahti iseseisvateks väikesteks osadeks ja pange vastavalt konteinerisse. Tööplatsile toimetades on enne ehitusse panemist palju montaažitööd.

Laadimine maismaatranspordiks:

Kauba laadimine maismaatranspordiks: Tõstke laotur platvormhaagisele

Sõitke laotur platvormi haagisele küljele paigaldatud spetsiaalselt kõndimise tugiraamilt.

Pikamaa maanteevedu tasapinnalise haagisega

Müügijärgne teenindus:

Toote müügijärgse teeninduse kohustus

Tootja tagab seadmete kvaliteedi 12 kuu jooksul pärast makse sooritamist (v.a tavatarbimine, mootoriosad ja kulumaterjalid). Garantiiajal annab Müüja seadmete töö täieliku garantii. Garantiiajal, kui seadme töö käigus ilmneb kvaliteedirike või -kahjustus, tarnib Müüja samad varuosad kasutajale õhuteed pidi Müüja kulul.

Kui betoonsillutis on müüdud, saadetakse lõppkasutajate soovil kodumaise või välismaise mobiilse teenindusjaama professionaalne teenindusinsener 15-päevaseks tasuta paigaldus-, kasutuselevõtu- ja tehnilise koolituse läbiviimiseks. Edasi-tagasi lennupileti töökohale ja professionaalse teeninduspersonali kohaliku transpordi kulud kannab kasutaja. Lisaks, kui ostja projekti jaoks on pärast kasutuselevõttu ja tehnilise väljaõppe läbimist vaja täiendavaid tehnilisi teenuseid, korraldab müüja oma teenindusinseneril viibimise pikendamise või objekti külastamise.

Ettevõte jätkab toodete optimeerimist ja teenuse garantii andmist. Ostjalt teenusenõudmise teate kättesaamisel pakutakse 24 tunni jooksul kirjalikku vastust vastava ravimeetodi väljapakkumiseks ning osad saadetakse kasutaja saidile õhu- või kiirsaadetisena võimalikult lühikese aja jooksul, nii et meie ülemere kasutajad saavad nautida eluaegseid tehnilisi teenuseid ja varuosade tarnimist.

Tootmisprotsessi ja tootmise kvaliteedi tagamine

Zhenjiang Aran Machinery Co., Ltd. on professionaalne teemasinate tootmisettevõte. See keskendub enam kui 30 aasta jooksul teemasinate toodete uurimisele ja arendamisele ning on kogunud rikkalikke kogemusi teemasinate projekteerimisel ja valmistamisel. Ettevõttel on tugev tehniline jõud, peen tootmistehnoloogia ja rikkalik juhtimiskogemus. Algsete Zhenjiang Road Machinery Company toodete päritud tehnoloogia on Zhenjiang Aran toote jõudlust ja kvaliteeti edasi arendanud ja pidevalt parandanud.

Järgides põhimõtet "Kõik kasutajatele", pakub ettevõte seadmete kohandamisteenust vastavalt kasutaja vajadustele. Zhenjiang Aran on arenenud välismaise tehnoloogia ja tegelike kodumaiste teedeehituse tingimuste põhjal oma tootekujundust pidevalt täiustanud ja täiustanud ning välja töötanud mitmeid sillutus- ja segamisseadmete tooterühmi. Vahepeal on ettevõte omandanud ka oskused uut tüüpi tee-ehitustoodete väljatöötamiseks. Oma juhtiva tehnoloogia, uuendusmeelsuse, usaldusväärse kvaliteedi ja teenindusgarantiiga turustab Zhenjiang Aran nüüd oma tooteid kogu maailmas. Hiinas, Aafrikas, Ida-Euroopas, Indias, Ladina-Ameerikas, Lähis-Idas, Venemaal ja Kagu-Aasias aitab Zhenjiang Aran ehitada maailmale ilusat tulevikku.
